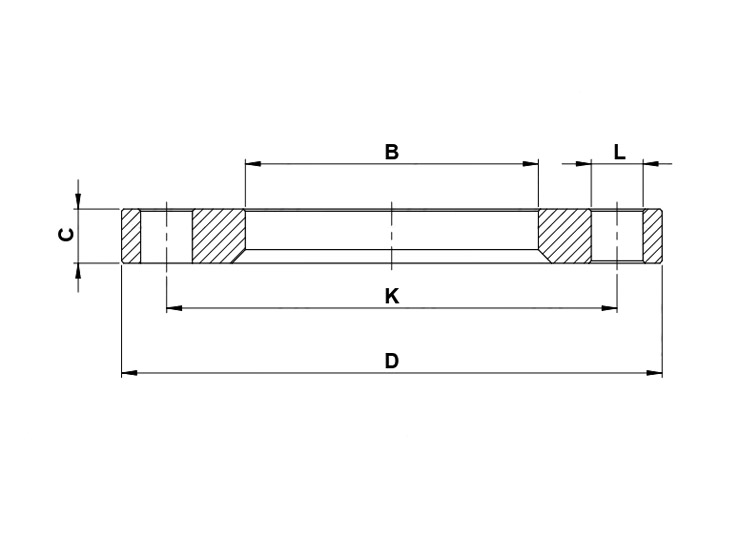

Flangia di Alluminio Scorrevole 150 lbs – ANSI
Disponibili con verniciatura a polvere – su richiesta
Tabella Misure
| DN | Ø Pipe | D | K | B | nr | L | R | C | STOCK | ||
| 1/2″ | 21,3 | 88,9 | 60,3 | 22,9 | 4 | 15,9 | 3,2 | 11,1 | |||
| 3/4″ | 26,9 | 98,4 | 69,8 | 28,2 | 4 | 15,9 | 3,2 | 12,7 | |||
| 1″ | 33,7 | 107,9 | 79,4 | 35,1 | 4 | 15,9 | 3,2 | 14,3 | • | ||
| 1″1/4 | 42,4 | 117,5 | 88,9 | 43,7 | 4 | 15,9 | 4,8 | 15,9 | • | ||
| 1″1/2 | 48,3 | 127 | 98,4 | 50 | 4 | 15,9 | 6,4 | 17,5 | • | ||
| 2″ | 60,3 | 152,4 | 120,6 | 62,5 | 4 | 19 | 7,9 | 19 | • | ||
| 2″1/2 | 76,1 | 177,8 | 139,7 | 75,4 | 4 | 19 | 7,9 | 22,2 | • | ||
| 3″ | 88,9 | 190,5 | 152,4 | 91,4 | 4 | 19 | 9,5 | 23,8 | • | ||
| 3″1/2 | 101,6 | 215,9 | 177,8 | 104,1 | 8 | 19 | 9,5 | 23,8 | • | ||
| 4″ | 114,3 | 228,6 | 190,5 | 116,8 | 8 | 19 | 11,1 | 23,8 | • | ||
| 5″ | 139,7 | 254 | 215,9 | 144,5 | 8 | 22,2 | 11,1 | 23,8 | • | ||
| 6″ | 168,3 | 279,4 | 241,3 | 171,4 | 8 | 22,2 | 12,7 | 25,4 | • | ||
| 8″ | 219,1 | 342,9 | 298,4 | 222,2 | 8 | 22,2 | 12,7 | 28,6 | • | ||
| 10″ | 273 | 406,4 | 361,9 | 277,4 | 12 | 25,4 | 12,7 | 30,2 | • | ||
| 12″ | 323,9 | 482,6 | 431,8 | 328,2 | 12 | 25,4 | 12,7 | 30,2 | • | ||
| 14″ | 355,6 | 533,4 | 476,2 | 360,2 | 12 | 28,6 | 12,7 | 32 | • | ||
| 16″ | 406,4 | 596,9 | 539,7 | 411,2 | 16 | 28,6 | 12,7 | 32 | • | ||
| 18″ | 457,2 | 635 | 577,8 | 462,3 | 16 | 31,7 | 12,7 | 35 | • | ||
| 20″ | 508 | 698,5 | 635 | 514,3 | 20 | 31,7 | 12,7 | 35 | • | ||
| 24″ | 609,6 | 812,8 | 749,3 | 615,9 | 20 | 34,9 | 12,7 | 35 |
