Flangia Forgiata Welding Neck – ANSI

ASTM A182 – ASME B 16.5

Gradi Disponibili: AISI 304L – AISI 316L

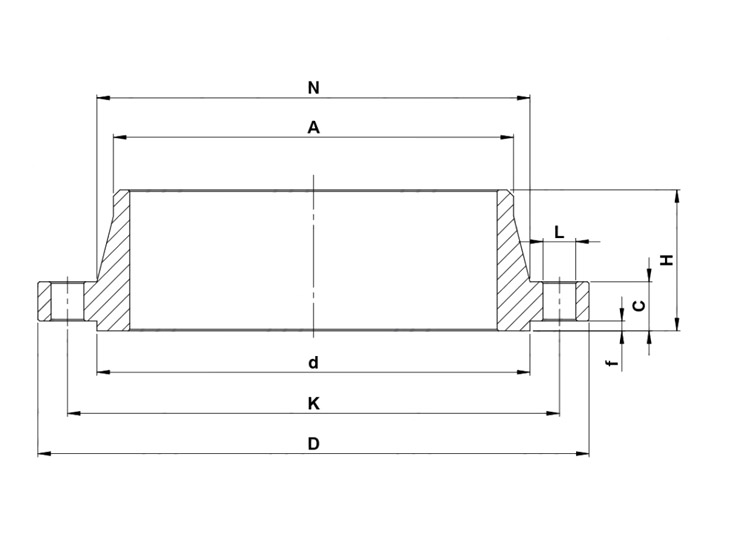

Tabella Misure

Flangia Welding Neck – WN/RF Classe 150 lbs , secondo ASTM A182 , ASME B16.5

DN	Ø ISO		D	K	B	A	N	f	d	nr	L	H	C		STOCK
15	1/2″		88,9	60,3	15,7	21,3	30,2	1,6	35	4	15,9	47,6	11,1		•
20	3/4″		98,4	69,8	20,8	26,7	38,1	1,6	42,9	4	15,9	52,4	12,7		•
25	1″		107,9	79,4	26,7	33,5	49,2	1,6	50,8	4	15,9	55,6	14,3		•
32	1″1/4		117,5	88,9	35,1	42,2	58,8	1,6	63,5	4	15,9	57,1	15,9		•
40	1″1/2		127	98,4	40,9	48,3	65,1	1,6	73	4	15,9	61,9	17,5		•
50	2″		152,4	120,6	52,6	60,3	77,8	1,6	92	4	19	63,5	19		•
65	2″1/2		177,8	139,7	62,7	73,1	90,5	1,6	104,7	4	19	69,8	22,2		•
80	3″		190,5	152,4	78	88,9	107,9	1,6	127	4	19	69,8	23,8		•
100	4″		228,6	190,5	102,4	114,3	134,9	1,6	157,2	8	19	76,2	23,8		•
125	5″		254	215,9	128,3	141,2	163,5	1,6	185,7	8	22,2	88,9	23,8		•
150	6″		279,4	241,3	154,2	168,4	192,1	1,6	215,9	8	22,2	88,9	25,4		•
200	8″		342,9	298,4	202,7	219,1	246,1	1,6	269,8	8	22,2	101,6	28,6		•
250	10″		406,4	361,9	254,5	273	304,8	1,6	323,8	12	25,4	101,6	30,2
300	12″		482,6	431,8	304,8	323,8	365,1	1,6	381	12	25,4	114,3	31,7

Flangia Welding Neck – WN/RF Classe 300 lbs , secondo ASTM A182 , ASME B16.5

DN	Ø ISO		D	K	B	A	N	f	d	nr	L	H	C		STOCK
15	1/2″		95,2	66,7	15,7	21,3	38,1	1,6	35	4	15,9	52,4	14,3
20	3/4″		117,5	82,5	20,8	26,7	47,6	1,6	42,9	4	19	57,1	15,9
25	1″		123,8	88,9	26,7	33,5	54	1,6	50,8	4	19	61,9	17,5
32	1″1/4		133,3	98,4	35,1	42,2	63,5	1,6	63,5	4	19	65,1	19
40	1″1/2		155,6	114,3	40,9	48,3	69,8	1,6	73	4	22,2	68,3	20,6
50	2″		165,1	127	52,6	60,3	84,1	1,6	92	8	19	69,8	22,2
65	2″1/2		190,5	149,2	62,7	73,1	100	1,6	104,7	8	22,2	76,2	25,4
80	3″		209,5	168,3	78	88,9	117,5	1,6	127	8	22,2	79,4	28,6
100	4″		254	200	102,4	114,3	146	1,6	157,2	8	22,2	85,7	31,7
125	5″		279,4	234,9	128,3	141,2	177,8	1,6	185,7	8	22,2	98,4	34,9
150	6″		317,5	269,9	154,2	168,4	206,4	1,6	215,9	12	22,2	98,4	36,5
200	8″		381	330,2	202,7	219,1	260,3	1,6	269,8	12	25,4	111,1	41,3
250	10″		444,5	387,3	254,5	273	320,7	1,6	323,8	16	28,6	117,5	47,6
300	12″		520,7	450,8	304,8	323,8	374,6	1,6	381	16	31,7	130,2	50,8
