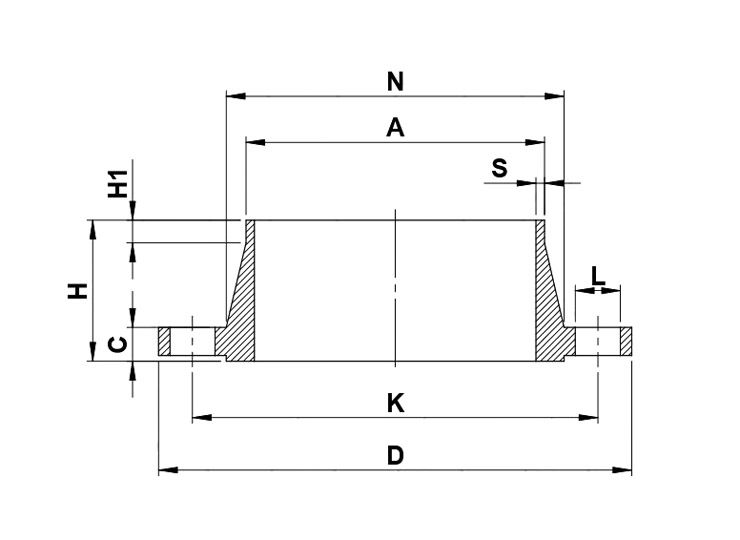

Flangia Forgiata a Collarino EN 1092-1/11 Tipo B – ISO

Gradi Disponibili: EN 1.4307 – EN 1.4404

Tabella Misure

DN	PN		Ø ISO	D	K	A	S	N	nr	L	H	H1	C		STOCK
15	40		21,3	95	65	21,3	2	32	4	14	38	6	16		•
20	40		26,9	105	75	26,9	2,3	40	4	14	40	6	18		•
25	40		33,7	115	85	33,7	2,6	46	4	14	40	6	18		•
32	40		42,4	140	100	42,4	2,6	56	4	18	42	6	18		•
40	40		48,3	150	110	48,3	2,6	64	4	18	45	7	18		•
50	40		60,3	165	125	60,3	2,9	75	4	18	48	8	20		•
65	40		76,1	185	145	76,1	2,9	90	8	18	52	10	22		•
80	40		88,9	200	160	88,9	3,2	105	8	18	58	12	24		•
100	40		114,3	235	190	114,3	3,6	134	8	22	65	12	24		•
125	40		139,7	270	220	139,7	4	162	8	26	68	12	26		•
150	40		168,3	300	250	168,3	4,5	192	8	26	75	12	28		•
200	40		219,1	375	320	219,1	6,3	244	12	30	88	16	34		•
250	40		273	450	385	273	7,1	306	12	33	105	18	38		•
300	40		323,9	515	450	323,9	8	362	16	33	115	18	42		•
200	25		219,1	360	310	219,1	6,3	244	12	26	80	16	30		•
250	25		273	425	370	273	7,1	298	12	30	88	18	32		•
300	25		323,9	485	430	323,9	8	352	16	30	92	18	34		•
50	16		60,3	165	125	60,3	2,9	74	4	18	45	8	18		•
65	16		76,1	185	145	76,1	2,9	92	4	18	45	10	18		•
80	16		88,9	200	160	88,9	3,2	105	4	18	50	10	20
									8						•
100	16		114,3	220	180	114,3	3,6	131	8	18	52	12	20		•
125	16		139,7	250	210	139,7	4	156	8	18	55	12	22		•
150	16		168,3	285	240	168,3	4,5	184	8	22	55	12	22		•
200	16		219,1	340	295	219,1	6,3	235	12	22	62	16	24		•
250	16		273	405	355	273	6,3	292	12	26	70	16	26		•
300	16		323,9	460	410	323,9	7,1	344	12	26	78	16	28		•
350	16		355,6	520	470	355,6	8	390	16	26	82	16	30		•
400	16		406,4	580	525	406,4	8	445	16	30	85	16	32		•
450	16		457,2	640	685	457,2	8	490	20	30	83	16	34
500	16		508	715	650	508	8	548	20	33	84	16	36
200	10		219,1	340	295	219,1	6,3	234	8	22	62	16	24		•
250	10		273	395	350	273	6,3	292	12	22	68	16	26		•
300	10		323,9	445	400	323,9	7,1	342	12	22	68	16	26		•
350	10		355,6	505	460	355,6	7,1	385	16	22	68	16	26		•
400	10		406,4	565	515	406,4	7,1	440	16	26	72	16	26		•
450	10		457,2	615	565	457,2	7,1	488	20	26	72	16	28
500	10		508	670	620	508	7,1	542	20	26	75	16	28
