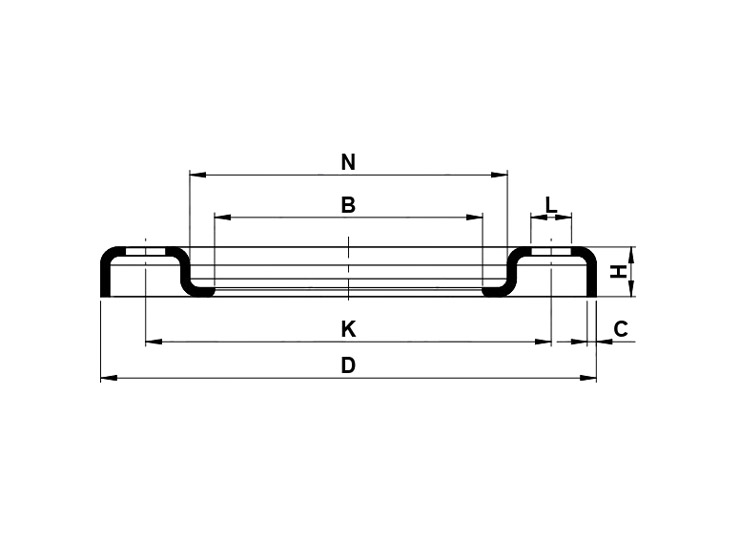

Flangia Stampata Scorrevole – ISO / Metrica

Gradi Disponibili: EN 1.4307 – EN 1.4404 – DD11

Tabella Misure

DN	PN		Ø ISO	D	K	L	Holes N°	B	N	H	C		STOCK
15	16		21,3	95	65	13,5	4	24	38	12	3		•
20	16		26,9	105	75	13,5	4	30	48	14	3		•
25	16		33,7	115	85	13,5	4	37	53	16	3		•
32	16		42,4	140	100	17,5	4	46	68	16	3		•
40	10		48,3	150	110	18	4	54	77	17,5	3		•
	16										4		•
50	10		60,3	165	125	18	4	65	91	19,5	3		•
	16										4		•
65	10		76,1	185	145	18	4	81	108	21,5	3		•
	16										4		•
80	10		88,9	200	160	18	8	94	123	21,5	3		•
	16										4		•
100	10		114,3	220	180	18	8	119	141	22	3		•
	16										4		•
125	10		139,7	250	210	18	8	145	168	22	4		•
	16										5		•
150	10		168,3	285	240	22	8	174	192	26	4		•
	16										5		•
200	10		219,1	340	295	22	8	225	245	28	5
											6		•
	16			340	295	22	12	225	245	28	5
											6		•
250	10		273	395	350	22	12	279	295	31	6		•
300	10		323,9	445	400	22	12	329	345	34	6		•
350	10		355,6	505	460	22	16	362	393	36	6
											8		•
400	10		406,4	565	515	26	16	413	443	38	6
											8		•
450	10		457,2	615	565	26	20	465	495	41	8		•
500	10		508	670	620	26	20	517	560	41	8		•
600	10		609,6	780	725	30	20	618	–	50	8		•

DN	PN		Ø MET	D	K	L	Holes N°	B	N	H	C		STOCK
40	10		43	150	110	18	4	48	77	17,5	3		•
	16										4		•
50	10		54	165	125	18	4	58	91	19,5	3		•
	16										4		•
65	10		70-73	185	145	18	4	75,5	108	21,5	3		•
	16										4		•
80	16		84	200	160	18	8	90	123	21,5	4		•
100	16		104	220	180	18	8	110	141	22	4		•
125	16		129	250	210	18	8	135	168	22	5		•
150	16		154	285	240	22	8	160	192	26	5		•
200	10		204	340	295	22	8	212	245	28	6		•
	16						12						•
250	10		254	395	350	22	12	262	295	31	6		•
300	10		304	445	400	22	12	312	345	34	6		•
